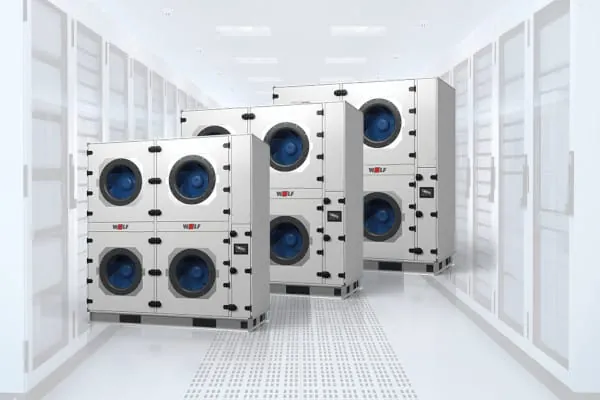

Die Wolf-Fanwall DCA ist eine flexibel skalierbare Kühllösung für Enterprise‑, Colocation‑ und Hyperscale‑Datacenter. Die modular aufgebauten Geräte erreichen Kühlleistungen von bis zu 500 kW pro Einheit und sind für hohe sowie weiter steigende Rackdichten ausgelegt.
Die kompakten Fanwall‑Systeme werden außerhalb des Serverraums im Technikkorridor installiert und kommen ohne Unterflurkanäle aus. Sie sind dank hohem werkseitigen Vormontagegrad Plug&Play-ready. Über großflächige, hocheffiziente Wärmetauscher führen sie die Abwärme der IT‑Lasten zuverlässig, energieeffizient und platzsparend ab. Dank optimaler Komponentenanordnung und geringem Strömungswiderstand sinkt der Energieverbrauch gegenüber einer Standardlösung um bis zu 8 %.
Die Wolf-Fanwall DCA ist für den Einsatz in Rechenzentren geeignet, die gemäß den Normen EN 50600, ISO/IEC 22237 und ASHRAE TC 9.9 geplant und betrieben werden.
Durchdacht für Transport und Wartung
Die kompakten Module lassen sich stapeln und ermöglichen eine exakte und bedarfsgerechte Erweiterung der Kühlkapazität bzw. Installation von Redundanz. Auf Wunsch können Filter mit einer Tiefe von 48 mm eingebaut werden. Ein Druck-unabhängiges 2‑Wege‑Regelventil (PICV) sorgt für konstanten Volumenstrom sowie stabile und effiziente Wärmeabfuhr (optional mit integriertem Durchflussmesser zum Energiemonitoring).

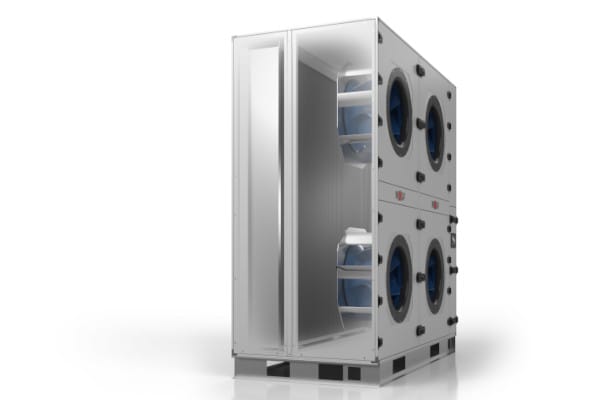

Die Gerätebreite (Europalette) ermöglicht hohe Beladungsdichten auf dem LKW. Die besonders kurz konstruierten Ventilatoren ermöglichen eine geringe Gerätetiefe. Einfahrtaschen für Gabelzinken ermöglichen einen sicheren Transport mit dem Stapler. Die Fanwall DCA bietet vom Technikkorridor aus einen vollständigen Wartungszugang über die verstärkte Ventilatortür. Auch die Filter können durch die Ventilatortür schnell und unkompliziert gewechselt werden.
EC-Ventilatoren mit Aktiv PFC
Speziell für Rechenzentrumsanwendungen entwickelte, nach ISO 5801 zertifizierte EC-Ventilatoren (mit Aktiv PFC) mit optimierter Strömungsführung sorgen für maximale Effizienz und hohe nutzbare Druckleistung auch bei Lastschwankungen. Präzise abgestimmte Leitschaufeln und Diffusor-Technologie verbessern die Luftführung mit niedrigen Strömungswiderständen und senken den Energieverbrauch (durch Sequenzanpassung 8 % niedriger als bei herkömmlichen Anordnungen). Große Wärmetauscher-Flächen mit optimiertem Lamellenabstand stehen für eine ideale Wärmeübertragung.
Datacenter-sicher
Statik und Qualität sind gemäß DIN EN 1886 geprüft, das Regelsystem hat eine USV-Absicherung. Dual Feed sorgt für maximale Betriebssicherheit. Das Regelsystem in vollständig integriert und verdrahtet, werksseitig geprüft und vorkonfiguriert. Optional ist eine FAT-Prüfung der DCA-Einheit möglich sowie eine Funktions- und Integrationsprüfung der Regelung und BMS-Anbindung.
Die Regelung ist Data Center Tier-3-ready und unterstützt BACnet IP, BACnet MSTP (mit Modul) und Modbus RTU, TCP/IP und RS‑Schnittstellen (standardmäßig implementiert).
Die Fanwall DCA bietet smarte Regelungssysteme: entweder eine konstante Druckregelung (Luftseite), oder auf der Basis des ΔT eine variable Luftgeschwindigkeitsregelung, sowie individuell konfigurierte Lösungen. Die einzelnen Geräte arbeiten entweder im Master‑/Slave‑Betrieb oder im Teamwork-Modus. Darüber hinaus sind individuell programmierte Lösungen möglich. Jede Einheit verfügt über einen eigenen, integrierten Schaltschrank, optional kann er auch extern montiert werden.
