Erstmals in Europa präsentiert Fusion Modulair auf der ISH in Frankfurt sein Klima-Konzept für energieeffizientes und nachhaltiges Heizen und Kühlen großer Hallen. Dabei setzt das Unternehmen auf Plug-and-Play-Hallenklimasysteme.
Das anschlussfertige Komplett-System verfügt über eine integrierte, hocheffiziente Wärmepumpe sowie ein angebautes Luftverteilelement mit hochinduktivem, motorisch verstellbaren Drallauslass. Die dezentralen Geräte können mit einer Einheit eine Halle von ca. 5.000 m2 ohne Kanalsystem versorgen.
Aufgrund der einfachen, schnittstellenarmen Installation, der hocheffektiven Luftverteilung in Verbindung mit der hervorragenden Energieeffizienz sowie des reduzierten Wartungsaufwands sind die Life Cycle Kosten deutlich niedriger als bei konventionellen Hallenheizungssystemen. Ein entsprechendes Simulationstool wird ebenfalls auf der Messe vorgestellt.
Plug-and-Play-Hallenklimasysteme als anschlussfertige Komplettlösung

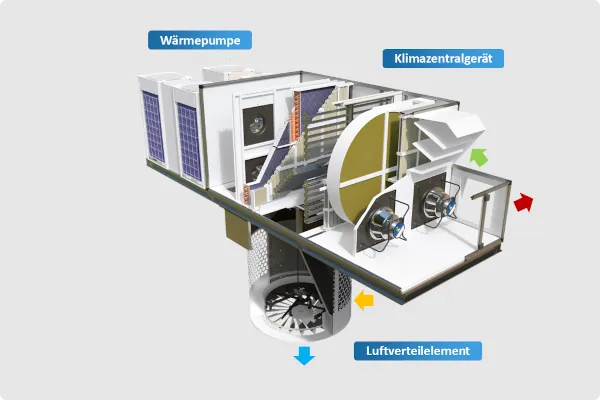

Das Fusion Modulair System wurde speziell zum Heizen und Kühlen großvolumiger, eingeschossiger Hallen z. B. in Logistik, Industrie und Handel entwickelt. Die Geräte sind mit Heiz-/ Kühlleistungen bis 190 kW und Luftmengen bis 30.000 m3/h verfügbar und werden werkseitig vollständig verrohrt, verdrahtet und funktionsgeprüft geliefert. Sie bestehen aus folgenden Komponenten:
- Hocheffiziente Luft-/Luft- Wärmepumpe/ Kältemaschine (Luft-/Luft- mit mehrkreisigem Direktverdampfersystem),
- Wetterfestes Lüftungsgerät (Um-/ Frischluftbetrieb mit optionaler Wärmerückgewinnung),
- Kanalfreies Luftverteilungsmodul (hochinduktiver, motorisch verstellbarer Drallauslass),
- Integrierte Luftmengen-/ Kältemittelregelung (energieoptimierter Teillastbetrieb),
- Übergeordnete Steuerung (busfähig/ BMS-aufschaltbar).
- Effektive Luftverteilung ohne Kanalsystem für maximale Logistik-Höhe

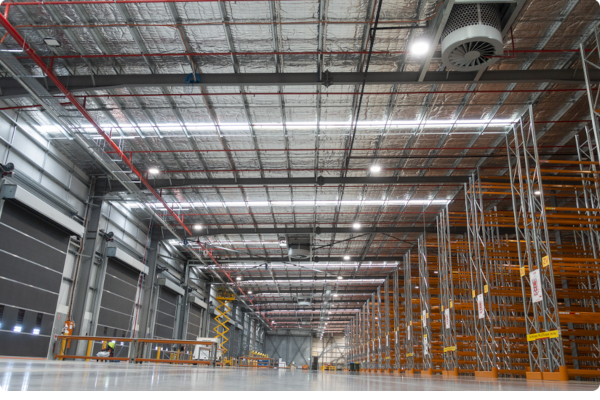

Ein wesentliches Merkmal ist das weltweit einzigartige, patentierte Luftverteilsystem, das direkt (ohne Kanalsystem), nahezu ohne Druckverlust am Gerät angebaut ist. Im Zuluftteil sorgt ein hochinduktiver, motorisch verstellbarer Drallauslass mit einem Durchmesser von bis zu 2 m für eine effektive Verteilung der Luft über die gesamte Fläche der Halle – sowohl im Heiz- als auch im Kühlbetrieb. Durch die optimierte Regelung werden Ausblascharakteristik sowie Luftmenge und Lufttemperatur so gesteuert, dass sich eine stabile, impulsarme Strömung bis zum Boden einstellt. Diese schiebt sich dann durch die gesamte Halle, wobei sie eine Temperaturschichtung vermeidet und auch die freien Flächen in bestückten Lagerregalen durchströmt. Der Auslass kann direkt unter dem Dach montiert werden, sodass die Logistikhöhe nicht eingeschränkt wird. Er arbeitet aus Höhen von bis zu 15 m ohne Unterstützung von HVLS-Ventilatoren.
Energieeffiziente Wärmepumpe auch bei niedrigen Temperaturen
Die integrierte, hocheffiziente Luft/Luft-Wärmepumpe heizt und kühlt mit den GWP-reduzierten Kältemitteln R32 (FMT) bzw. R454b (FMA), wobei die FMT-Ausführung auch bei Außentemperaturen kleiner -10 °C noch 100 % der Heizleistung erreicht. Sie kann somit kleiner dimensioniert und ohne elektrische Zusatzheizung betrieben werden. Diese Variante verfügt auch über eine intelligente Defrost-Funktion für einen kontinuierlichen Heizbetrieb sowie die Möglichkeit eines Silent-Mode.
Beide Typen können auch im Frischluftluftbetrieb arbeiten, z. B. für die Versorgung personenbesetzter Hallen oder für erweiterte HLK-Funktionen zur Energieeinsparung, wie z. B. freie Kühlung oder CO2-/ Bedarfs-Lüftung. Für Außenluftanteile >10 % liegt, können die Geräte optional mit einem hocheffizienten Rotationstauscher zur Wärmerückgewinnung ausgestattet werden.
Integrierte, busfähige Regelung für optimalen Betrieb und Überwachung
Die Geräte verfügen über eine eigene Steuerungseinheit, auf welche die zugeordneten Sensoren aufgeschaltet und über die diese per Busverkabelung oder WLAN untereinander oder mit einem BMS verbunden werden können. Jede Anlage kann zonenweise individuell gesteuert werden und ermöglicht damit eine optimale Ressourcenschonung und Betriebskostenreduzierung.
ISH Messe Frankfurt | Halle 8.0 | Stand H36
