OVplan: Update erleichtert hydraulischen Abgleich

Eine Anlagenberechnung kann so einfach sein: Mit der kostenlosen Auslegungssoftware OVplan von Oventrop lässt sich der hydraulische Abgleich von Rohrnetzen (Heizung, Kühlung, Trinkwasser) und Flächenheizungen schnell und zuverlässig berechnen.

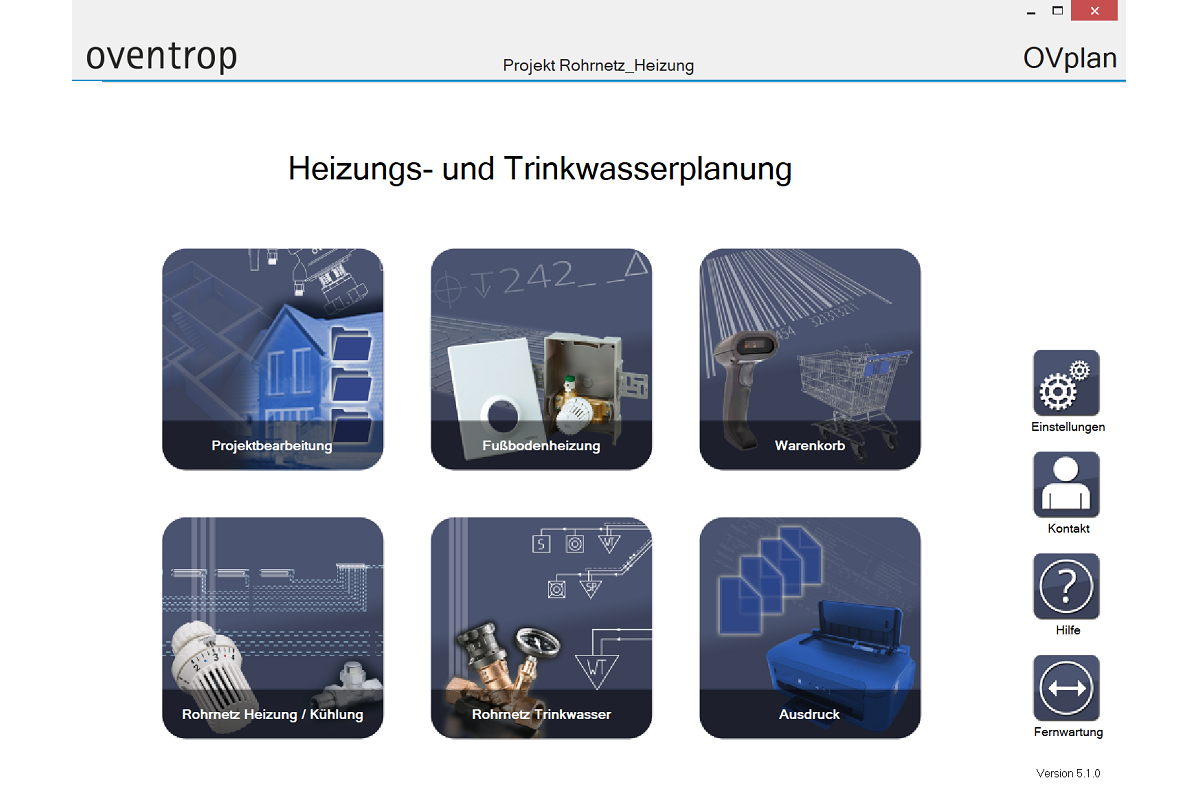

OVplan – Hydraulischer Abgleich leicht gemacht. – © Oventrop GmbH & Co. KG

Das Software-Update der Auslegungssoftware OVplan ermöglicht eine benutzerfreundliche und zuverlässige Projektbearbeitung. Die einfache Eingabe der Daten war oberstes Ziel bei der Weiterentwicklung.

Rohrnetzberechnung

Mit dem vereinfachten Heizlastverfahren nach DIN EN 12831 und einer Heizkörperauslegung basierend auf DIN Heizkörperdaten werden die Heizkörpervolumenströme berechnet.

Die Rohrnetzberechnung für den hydraulischen Abgleich erfolgt durch Erstellung eines Strangschemas mittels graphischer Eingabeoberfläche.

Folgende Daten für den hydraulischen Abgleich werden berechnet und ausgegeben:

  • Ventilvoreinstellwerte von Thermostatventilen, Differenzdruckreglern, Durchflussreglern und Strangregulierventilen
  • Rohrdimensionen
  • Heizkörpergröße mit Vor- und Rücklauftemperatur und Volumenstrom
  • Pumpenförderhöhe
  • Leistung des Wärme- und Kälteerzeugers
  • Vereinfachte Heizlastberechnung
  • Größe des Pufferspeichers bei Auslegung der Wohnungsstationen
  • Kreisauslegung (für die Berechnung der Flächenheizung)
  • Materialliste


Für die Beantragung von BAFA- und KfW-Förderungen lassen sich die Berechnungen dokumentieren. Je nach Förderung kann dabei der Nachweis des durchgeführten hydraulischen Abgleichs nach Verfahren A oder B gemäß VdZ-Bestätigungsformular durchgeführt und dokumentiert werden.

Konstenloser Download

Die neue OVplan Version 5.1.0 steht auf der Oventrop Website unter dem Menüpunkt „Software“ zum kostenlosen „Download“ zur Verfügung. Bei bereits installiertem „OVplan“ erfolgt ein Update-Hinweis.

Zur Unterstützung in der Anwendung von „OVplan“ bietet Oventrop Webinare an.
Neben den genannten Auslegungen werden hier auch die Rohrnetzberechnungen Trinkwasser und Flächenheizung thematisiert.
Inhalte und Termine unter www.ov.de/academy.

www.oventrop.de
